Реболінг чіпів BGA: усе, що потрібно знати майстру-початківцю

Вступ до технології реболінгу BGA

Реболінг BGA (Ball Grid Array) — це високоточний процес відновлення мікросхем із кульковими виводами, який широко застосовується в ремонті електроніки. Він полягає у видаленні старих паяних кульок з нижньої частини чипа та встановленні нових, що дозволяє повторно припаяти компонент до друкованої плати.

Такий підхід особливо актуальний під час ремонту дорогих мікросхем, коли заміна всієї материнської плати є надто дорогою або просто неможливою. Реболінг дозволяє відновити електричне з'єднання та подовжити строк служби пристрою, завдяки чому технологія активно використовується як у сервісних центрах, так і в професійних ремонтних майстернях.

Сфери застосування технології реболінгу BGA

Процедура реболінгу активно застосовується як у сфері ремонту, так і на етапах виробництва та розробки електроніки. Нижче наведено основні галузі, де ця технологія є затребуваною:

🛠️ Сервісні центри.
Реболінг дозволяє відновлювати працездатність ноутбуків, смартфонів, планшетів, відеокарт, ігрових приставок та інших пристроїв з BGA-компонентами. Це особливо важливо під час ремонту дорогих мікросхем, які складно або невигідно замінити.

🏭 Виробничі лінії.
Технологія використовується для усунення дефектів пайки на нових платах, а також для повторного встановлення компонентів під час технічного обслуговування чи модернізації обладнання.

🔬 Наукові та інженерні розробки.
Під час створення прототипів і тестування нових електронних рішень реболінг дозволяє швидко замінювати й адаптувати BGA-компоненти, вносячи зміни в схемотехніку без повного перепроектування плати.

Основні матеріали та інструменти для реболінгу BGA

Для успішного й якісного виконання реболінгу важливо використовувати надійні та спеціально призначені для цього матеріали й обладнання. Нижче наведено ключові елементи, без яких професійний процес відновлення кулькових виводів є неможливим.

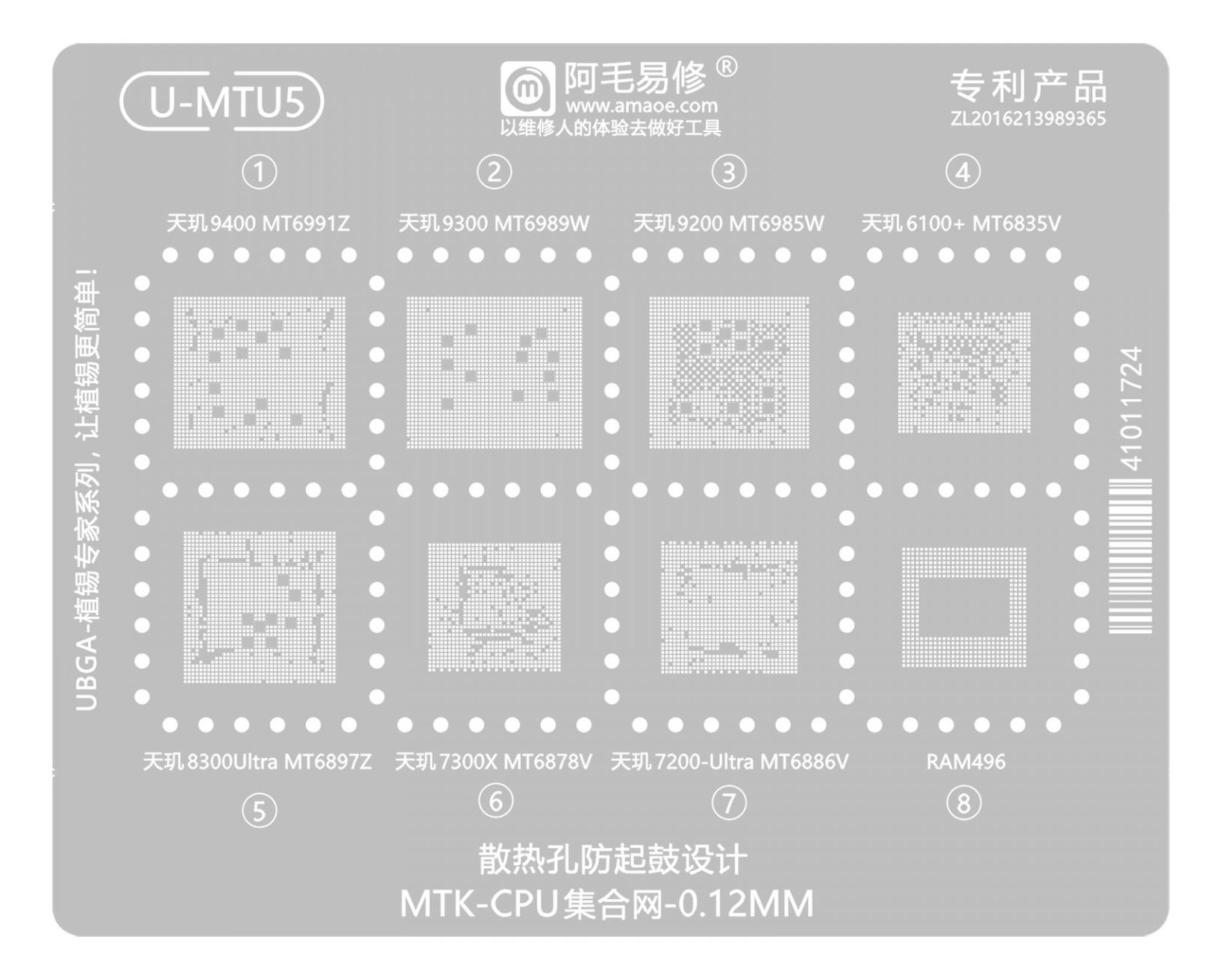

🧩 Трафарети BGA

Трафарети — це тонкі металеві шаблони з точними отворами під розташування паяних кульок мікросхем. Вони забезпечують рівномірне нанесення пасти або кульок припою і відіграють ключову роль у забезпеченні точності реболінгу.

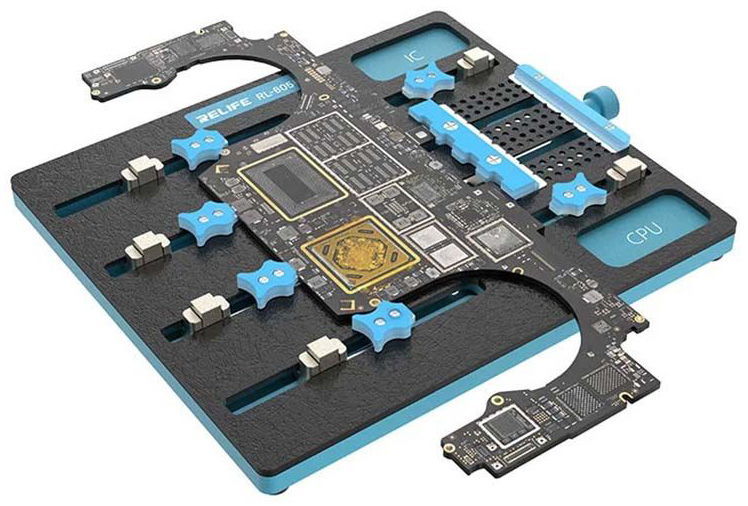

📌 Тримачі для плат і мікросхем

Тримачі забезпечують надійну фіксацію друкованої плати або мікросхеми на етапі демонтажу компонентів. Це особливо важливо під час роботи з гарячим повітрям, коли потрібно запобігти зміщенням і забезпечити точне позиціювання.

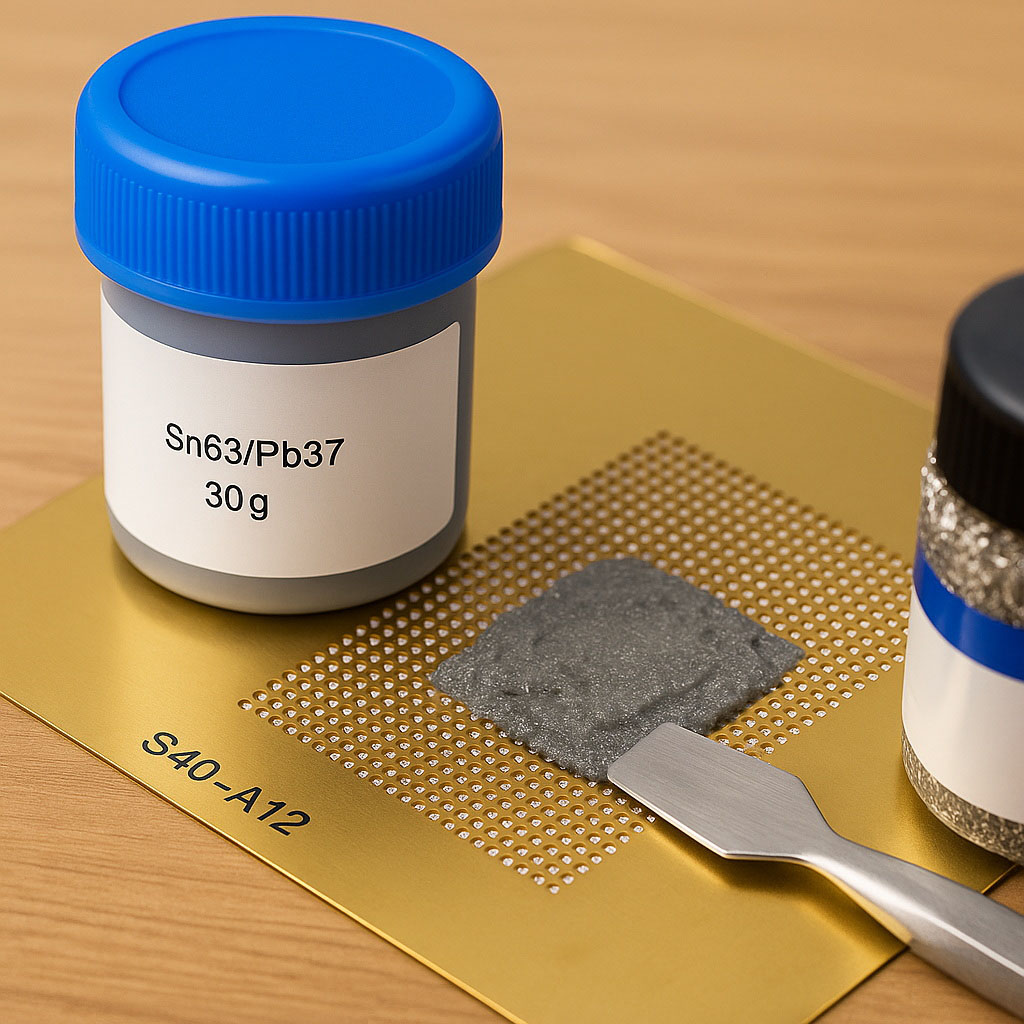

🧪 Паяльна паста

Під час реболінгу BGA паяльна паста часто використовується для формування нових паяних кульок. Вона наноситься через трафарет на контактні майданчики мікросхеми, а потім оплавляється, утворюючи акуратні кульки припою.

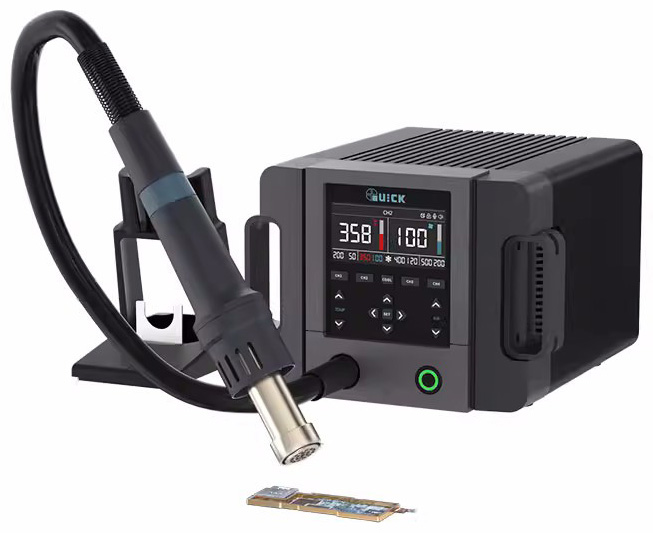

🔥 Термоповітряні паяльні станції

Сучасні станції дозволяють точно регулювати температуру та потік повітря. Це важливо для рівномірного прогріву компонентів без перегріву, що особливо критично під час пайки та демонтажу BGA-мікросхем.

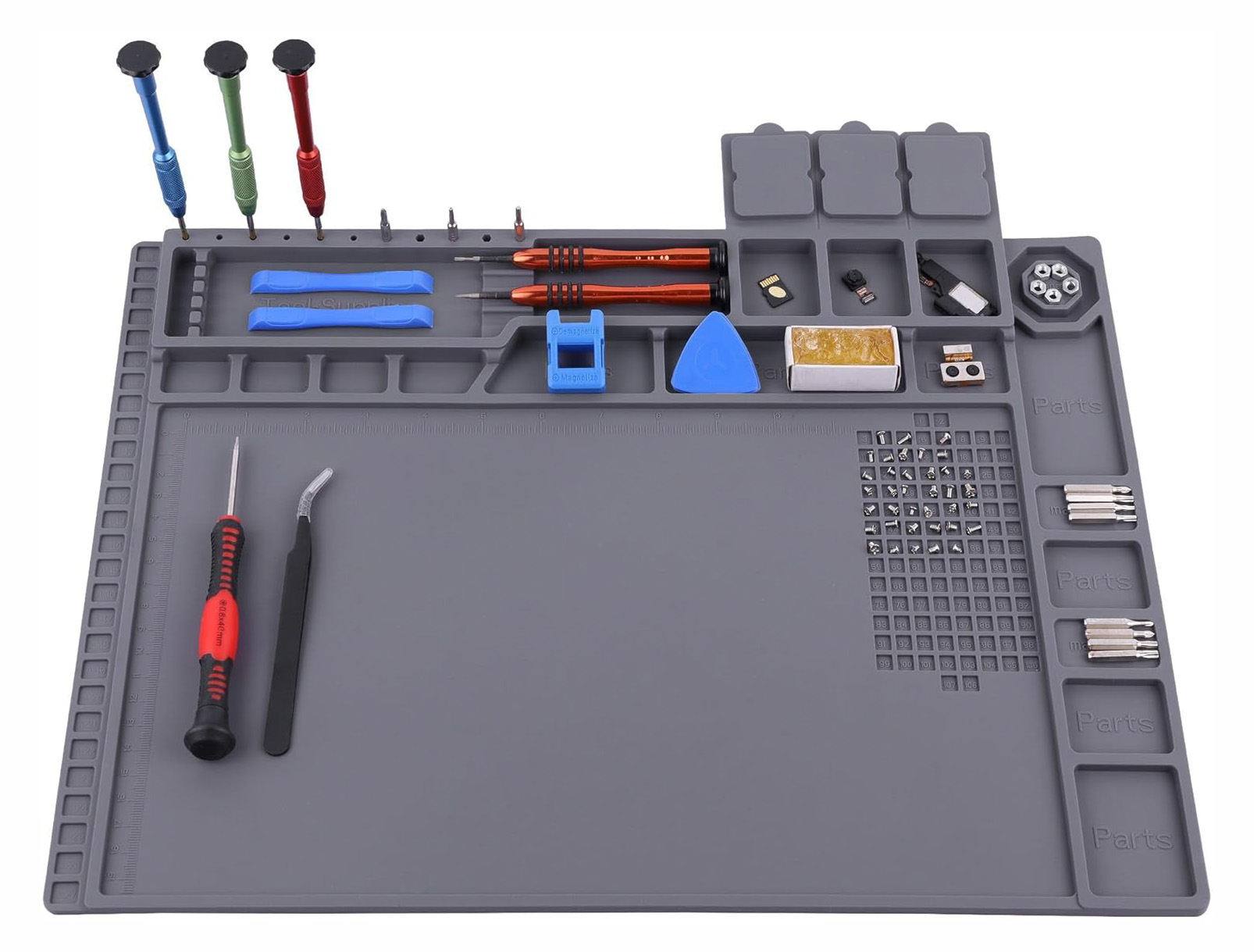

🟦 Силіконові килимки для пайки

Термостійкі силіконові килимки захищають робочу поверхню від нагрівання та допомагають організувати інструменти й компоненти. Вони не ковзають, витримують високі температури й часто мають відсіки для дрібних деталей, що робить їх незамінними під час пайки й реболінгу.

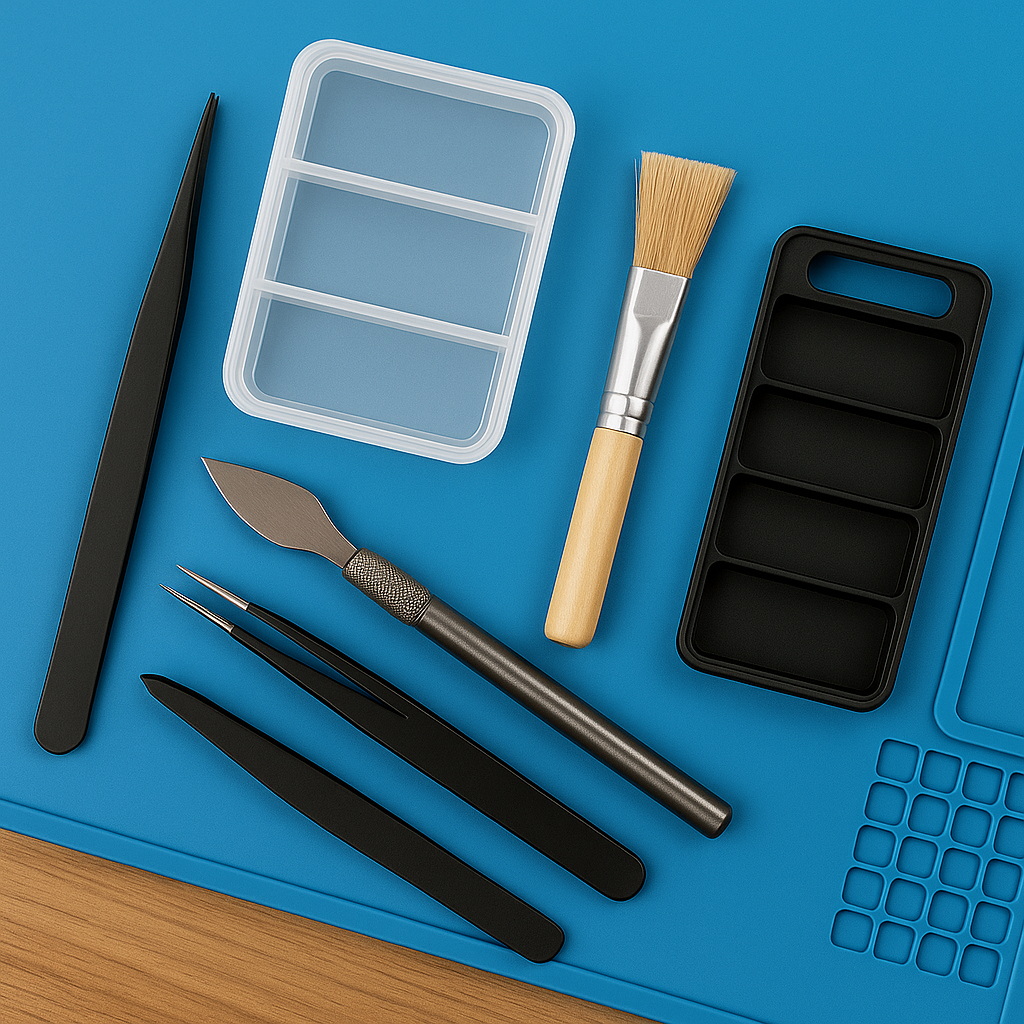

🧰 Допоміжні інструменти

Точні пінцети, лопатки, щіточки, очищувачі, органайзери та інші аксесуари забезпечують зручність, чистоту та безпеку під час роботи з мікросхемами. Такі інструменти особливо важливі для точного позиціювання та видалення залишків припою.

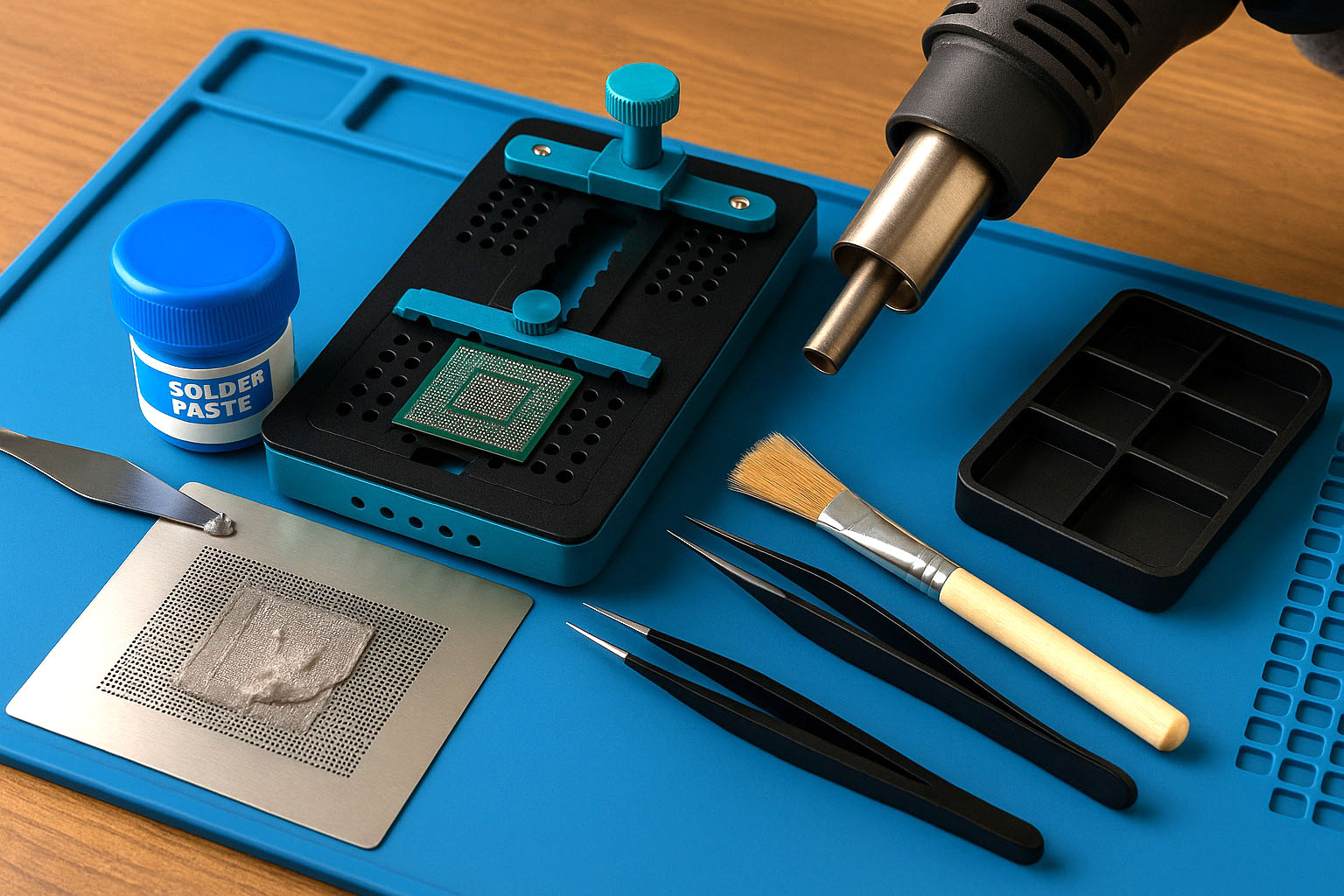

Як виконується реболінг мікросхем BGA: простими словами

Реболінг — це процес, під час якого відновлюються паяні кульки на мікросхемі з корпусом BGA. Він вимагає акуратності, терпіння та правильних інструментів. Нижче описано основні етапи, які виконує майстер або досвідчений ентузіаст.

🔹 1. Демонтаж мікросхеми

Спочатку мікросхему акуратно знімають із друкованої плати за допомогою термоповітряної станції. Важливо рівномірно прогріти область, щоб припій розплавився, і чип можна було безпечно зняти.

🔹 2. Очищення контактної поверхні

Після зняття чипа на його нижній частині залишаються залишки припою та флюсу. Їх потрібно видалити, обережно використовуючи оплітку, паяльник і ізопропіловий спирт. Поверхня повинна бути чистою й рівною.

🔹 3. Встановлення трафарета

На мікросхему встановлюється трафарет — тонка металева пластина з отворами під майбутні кульки. Він повинен щільно прилягати та точно співпадати з контактами чипа.

🔹 4. Нанесення паяльної пасти або встановлення кульок

Залежно від обраного методу, через трафарет наносять паяльну пасту, яка після нагріву перетворюється на кульки, або встановлюють готові паяні кульки з використанням флюсу. Обидва способи забезпечують точне формування контактів на мікросхемі.

🔹 5. Прогрів і формування кульок

Мікросхему разом із трафаретом нагрівають до потрібної температури — припій розплавляється й утворює акуратні кульки. Після цього трафарет знімається.

🔹 6. Повторне встановлення мікросхеми

Мікросхему з відновленими кульками встановлюють на плату й припаюють за допомогою термоповітряної станції. Необхідно точно вирівняти чип, щоб контакти співпали з посадковими майданчиками.

Типові помилки початківців під час реболінгу

Навіть за наявності якісних інструментів реболінг потребує досвіду й уважності. Нижче наведено найпоширеніші помилки, яких припускаються новачки, та поради, як їх уникнути.

🔥 Перегрів мікросхеми

Занадто висока температура або тривале нагрівання можуть пошкодити кристал, відшарувати підкладку або навіть зруйнувати чип.
Що робити:

• Використовуйте термоповітряну станцію з точною настройкою температури.

• Прогрівайте рівномірно, уникаючи різкого перегріву.

• Дотримуйтеся рекомендованого температурного режиму.

📐 Зміщення трафарета

Якщо трафарет встановлено неточно, паяльні кульки опиняться не на своїх місцях, і мікросхема не зможе правильно встати на плату.
Що робити:

• Перед нанесенням пасти щільно зафіксуйте трафарет без зазорів.

• Використовуйте магнітну фіксацію або тримачі, якщо конструкція дозволяє.

• Перевірте точність позиціювання візуально або під мікроскопом.

🧴 Надлишок паяльної пасти

Занадто велика кількість пасти може призвести до коротких замикань, деформації кульок і нерівномірного припою.
Що робити:

• Наносьте тонкий і рівномірний шар — рівно стільки, щоб заповнити отвори трафарета.

• Видаліть надлишки шпателем до оплавлення.

• Використовуйте пасту з дрібною фракцією, яка відповідає вашому трафарету.

Висновок

Реболінг BGA — це не просто технічна операція, а важлива навичка, яка дозволяє продовжити життя дорогих мікросхем і відновити складну електроніку. За наявності відповідних інструментів, терпіння й акуратності цю процедуру може освоїти не лише професіонал, а й захоплений ентузіаст. Головне — дотримуватись етапів, використовувати якісні матеріали та уникати типових помилок.
